Everest XL Flex系列韦林工业视频内窥镜
Everest XL Flex和XL Flex+系列手持式内窥镜集便携性、坚固性和高性能于一身，完美展现锐利、清晰的检测图像，可满足各种工业应用场合对检测工作的高要求；清晰的图像可以精确检测细小缺陷。坚固的摄像头?；ね饪强梢允视酶髦侄窳拥募觳饣肪?。系统集成摄像头和LCD显示屏，没有繁琐的连接附件，操作简易，并且具有比光纤镜更好的分辨率。且全新升级的Everest XL Flex+系列产品具有5英寸LCD屏幕。
? Everest XL Flex+系列产品具有5英寸LCD屏幕，亮度提高3倍，超清画质，可有效减轻长时间检测的眼疲劳、获取更准确的图
像，提高工作质量及效率
? 从存储箱中拿出，打开电源，即可轻松开始检测
? 直观、简单易用的操作
? 伺服电机驱动All-Way?全方位导向
? 支持外接键盘中英文输入
? 延时曝光、5倍数字变焦、Inverse+(负片)、图像反转功能
? 支持探头超温报警功能
? 可选双物镜测量、比较法测量功能
? 2小时或4小时锂电池
? 4GB内存(XL Flex)，16GB内存(XL Flex+)
? 2个USB2.0接口，VGA视频输出
? 可互换的双螺纹光学物镜转接头
? 定制型运输和存储机箱
? 具有导向方位矢量图

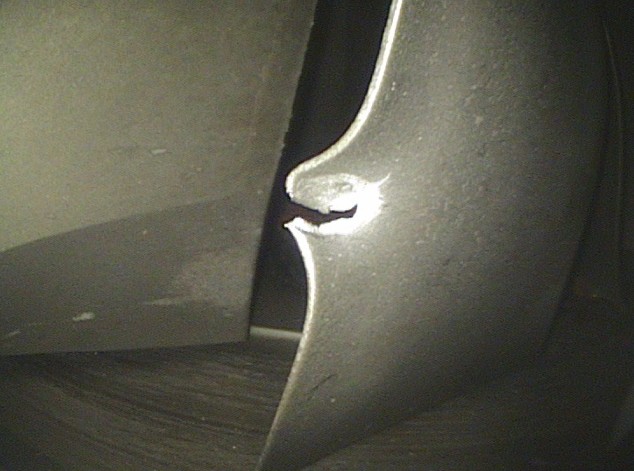

图像质量
手持式工业内窥镜 Everest XL Flex 和 XL Flex+ 系列产品采用后置高亮度LED照明，提供超凡画质，将清晰、精确的静止图像和动态视频保存到内存或可移动的USB闪存盘上；
超温报警系统
Everest XL Flex 和 XL Flex+ 系列产品内置的温度传感器可在复杂的检测环境下实时感应温度变化，可提供两级图标颜色变化提醒，有效避免超温造成设备损伤;

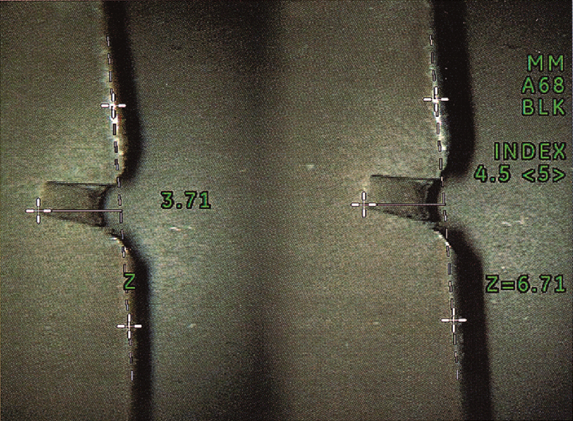

测量
手持式内窥镜 Everest XL Flex 和 XL Flex+ 系列产品是一款能同时提供双物镜测量功能和比较测量功能的视频内窥镜。其负片、缩放功能使选点光标位置准确；
支持的测量功能
| 功能 | 双物镜测量 | 比较测量 |
| 长度/距离 | ■ | ■ |
| 深度 | ■ |
|
| 点到线的距离 | ■ | ■ |
| 斜面上距离 | ■ |
|
| 面积 | ■ | ■ |
| 多线段长度 | ■ | ■ |
| 圆形量规 |
| ■ |
| 5倍局部放大视窗 | ■ | ■ |
| 每幅图可进行五次测量 | ■ | ■ |

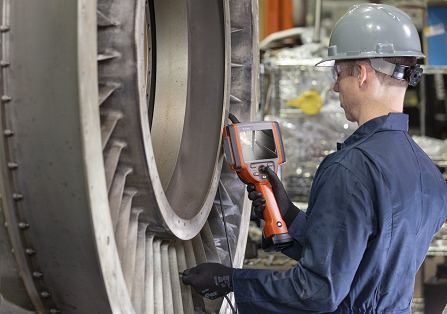

一体化便携性
不论是攀登100米的高塔检测风力发电的齿轮箱，还是对炼油厂换热器或在涡轮风扇喷气式发动机上检测，便携式视频内窥镜都是必不可少的。
Everest XL Flex 和 XL Flex+系列产品无繁琐的电缆或电源线，无笨重的基座、背包，可以不受拘束地随意检测，操作极其简便。
操作环境
| 视频探头工作温度 | -25°C～100°C，温度在0°C以下应减少导向操作 |
| 主机系统工作温度 | -20°C～46°C，液晶屏在0°C以下需要预热 |
| 贮藏温度 | -25°C～60°C |
| 相对湿度 | 最大95%，无冷凝 |
| 防水性 | 探头和镜头能承受1bar的水压，相当于10.2米水深 |
系统
| 机箱尺寸 | 54.9cm×34.6cm×23.6cm |
| 系统重量 | XL Flex：含机箱：6.5kg；不含机箱：1.73kg XL Flex+：含机箱：8.39kg；不含机箱：1.98kg |
| 电池指标 | 电压8.4V，38Wh(2小时)或75Wh(4小时) |
| 电源供电 | AC输入：100-240Vac，50-60Hz，电流最大1.5A
DC输出：9.5V，6.0A |
| 构造 | 集成Versalon?(JP)缓冲器的聚碳酸酯外壳 |
| 尺寸 | 9.5cm×13.3cm×34.3cm |
| 液晶监视器 | XL Flex：集成9.40cm(3.7英寸)主动式矩阵VGA彩色液晶显示器，分辨率：640×480
XL Flex+：集成12.70cm(5英寸)主动式矩阵VGA彩色液晶显示器 |
| 操作杆控制 | 360° All-Way?全方位探头导向，菜单访问和导航 |
| 按钮设置 | 用户访问功能、测量和数字功能 |
| 音频 | 集成2.5mm耳机/麦克风插孔 |
| 内存 | XL Flex：4GB；XL Flex+：16GB |
| 数据输入/输出端口 | 两个USB?2.0端口 |
| 视频端口 | VGA数字视频信号输出接口 |
| 亮度控制 | 自动/手动调节 |
| 照明类型 | 后置白色LED |
| 延时曝光 | 自动/手动模式下均达12秒 |
| 白平衡 | 初始设置或自定义 |
视频内窥探头
摄像头(4.0mm直径探头)
| 图像传感器 | 1/10英寸彩色SUPER HAD?CCD摄像头 |
| 像素数 | 290,000原生像素 |
| 外壳 | 钛金属 |
摄像头(6.1mm直径探头)
| 图像传感器 | 1/6英寸彩色SUPER HAD? CCD摄像头 |
| 像素数 | 440,000原生像素 |
| 外壳 | 钛金属 |
摄像头(8.4mm直径探头)
| 图像传感器 | 1/6英寸彩色SUPER HAD? CCD摄像头 |
| 像素数 | 440,000原生像素 |
| 外壳 | 钛金属 |
软件
| 操作系统 | 实时多任务操作系统 |
| 用户界面 | 简单下拉式菜单，使用导向操纵杆执行菜单导航 |
| 文件管理 | 嵌入式文件管理软件，支持：文件与文件夹的创建、命名、复制、删除；
存入内部闪存(C:\)或USB闪存盘，通过U盘实现与C盘间的双向拷贝 |
| 测量 | 双物镜测量和比较法测量 |
| 音频数据 | 与计算机兼容的（.AAC）文件格式 |
| 图像控制 | 负片、翻转、5倍数字缩放、图像获取、调用 |
| 视频录制 | 分辨率：H640xV480；格式：MPEG4 |
| 静态图像 | 分辨率：H640xV480；格式：Bitmap(.BMP)、JPEG(.JPG) |
| 文本注释 | 支持各国语言的全屏文本叠加（100个字符） |
| 图形注释 | 箭头标识 |
| 导向控制 | 锁定/步进、复位、粗调或微调可选 |
| 软件升级 | 通过U盘现场进行系统升级 |
| 菜单语言 | 英语、德语、西班牙语、法语、意大利语、俄语、波兰语、中文、日语、
韩语、葡萄牙语 |
光学镜头
视向
(DOV) | 颜色
标识 | 视野
(FOV)* | 焦距
（DOF） | 4.0mm
(镜头型号) | 6.1mm
(镜头型号) | 8.4mm
(镜头型号) |
| 观察镜头 |
| 前向 | 无 ? | 80° | 35mm-无穷远 | T4080FF | | |
| 前向 | 黑色 ● | 115° | 4mm-无穷远 | T40115FN | | |
| 前向 | 无 ? | 50° | 50mm-无穷远 | | XLG3T6150FF | |
| 前向 | 白色 ● | 50° | 12mm-200mm | | XLG3T6150FG | |
| 前向 | 橙色 ● | 80° | 3mm-20mm | | XLG3T6180FN | |
| 前向 | 黄色 ● | 90° | 20mm-无穷远 | | XLG3T6190FF | |
| 前向 | 黑色 ● | 120° | 5mm-120mm | | XLG3T61120FG | |
| 前向 | 灰色 ● | 120° | 20mm-无穷远 | | T61120FF | |
| 前向 | 橙蓝色 ●● | 65° | 65mm-无穷远 | | T6165FF** | |
| 斜向 | 紫色 ● | 50° | 12mm-80mm | | XLG3T6150FB | |
| 前向 | 黑色 ● | 120° | 5mm-200mm | | | XLG3T84120FN |
| 前向 | 无 ? | 40° | 250mm-无穷远 | | | XLG3T8440FF** |
| 前向 | 白色 ● | 40° | 80mm-500mm | | | XLG3T8440FG |
| 前向 | 黄色 ● | 80° | 25mm-500mm | | | XLG3T8480FG |
| 前视 | 橙蓝色 ●● | 120° | 20mm-无穷远 | | | T84120FF |
| 侧向 | 蓝色 ● | 120° | 6mm-无穷远 | T40120SF | | |
| 侧向 | 红色 ● | 115° | 1mm-30mm | T40115SN | | |
| 侧向 | 棕色 ● | 50° | 45mm-无穷远 | | XLG3T6150SF | |
| 侧向 | 绿色 ● | 50° | 9mm-160mm | | XLG3T6150SG | |
| 侧向 | 蓝色 ● | 120° | 4mm-100mm | | XLG3T61120SG | |
| 侧向 | 红色 ● | 80° | 1mm-20mm | | XLG3T6180SN | |
| 侧向 | 棕色 ● | 40° | 250mm-无穷远 | | | XLG3T8440SF** |
| 侧向 | 绿色 ● | 80° | 25mm-500mm | | | XLG3T8480SG |
| 侧向 | 蓝色 ● | 120° | 4mm-200mm | | | XLG3T84120SN |
| 双物镜测量镜头 |
| 前向 | 黑色 ● | 55°/55° | 5mm-无穷远 | TM405555FG | | |
| 前向 | 黑色 ● | 60°/60° | 4mm-80mm | | XLG3TM616060FG | |
| 前向 | 黑色 ● | 60°/60° | 4mm-50mm | | | XLG3TM846060FG |
| 侧向 | 蓝色 ● | 55°/55° | 4mm-无穷远 | TM405555SG | | |
| 侧向 | 蓝色 ● | 50°/50° | 2mm-50mm | | XLG3TM615050SG | |
| 侧向 | 蓝色 ● | 60°/60° | 4mm-50mm | | | XLG3TM846060SG |
*FOV取对角线长度
**表示镜头达到最大亮度
| 航空航天领域 |
|
| ? 为缩短?；奔?，发动机孔探工程师必须快速、准确地完成检测工作。 Everest XL Flex和XL Flex+系列产品超凡便携性和卓越图像质量使其 成为发动机孔探工程师必备工具 ? 无笨重主机、背包和电源线，Everest XL Flex和XL Flex+系列产品具有 良好便携性。具有透明似水晶VGA液晶监视器和高亮度输出的LED，从 商务客机到民用客机，本品均是理想之选。既能保存静止图像，也能够 录制动态视频，并将其保存在内置闪存或外接USB中，所以极易将影像 资料在计算机上进行储存、共享或测量 |
制造业、工艺生产线领域 |
|
| ? 种种突发事件都可能造成生产的中断，借助轻便的、多功能的 Everest XL Flex和XL Flex+系列产品，保证快速、精确的检测，确保生产运作； Everest XL Flex和XL Flex+系列产品各个功能轻松易操作；360°全方位 导向可对细小死角进行全面检查，大大节省了检测时间；多个光学物镜 转接头满足多数生产要求 |
汽车 |
|
| ? Everest XL Flex和XL Flex+系列产品的多功能性使其成为汽车领域全方 位有价值的内窥检测工具 ? 取出火花塞，使用Everest XL Flex和XL Flex+系列产品的细小、柔韧的 视频探头可以检查发动机缸盖 ? 数字信号处理以及超亮的高分辨率VGA液晶显示屏，Everest XL Flex 和 XL Flex+系列产品可以生成明亮、清晰的检测图像以便快速识别缺陷。对 于缺少电源的检测位置，系统通过选配的UPS电池可提供长达两小时或四 小时的供电 |
风能领域 |
|
| ? 风电行业的迅速发展，风轮、齿轮箱定期检测显得尤其重要。Everest XL Flex和XL Flex+系列产品出众的便携性、耐用性保证风轮时时刻刻正常运 行，能够轻松检测到齿轮箱中细微瑕疵，既节约检测的时间，又降低成本 |
电力领域 |
|
| ? ?；嵩斐删薮蟮木盟鹗?，所以必须进行快速检测、及时排除故障。 Everest XL Flex和XL Flex+系列产品高耐用性及高图像质量，符合美国的 军用标准 (MIL-STD-810) ? Everest XL Flex和XL Flex+系列产品能深入各种恶劣环境，不仅携带方 便，且功能强大、具有多种特性，从水电系统到核电系统均适用，检测期 间保存静止图像和动态视频，大大节省时间，提高了效率 |
石油与天然气领域 |
|
| ? 无论是生产设备在?；诩涠阅突鹇慕心诳觳?，或设备在役期间 对管路焊缝进行内窥检测，还是设备运行期间进行视情维护内窥检测时， Everest XL Flex和XL Flex+系列产品的流线化内窥检测流程可以使被检 测设备能够尽快启动和运行，有效缩短?；煨奘奔?/span> |
钢铁 |
|
| 安防 |
|
| 环境(市政、维修公司) |
|
