工业内窥镜设备操作指南,帮您快速上手！
工业内窥镜是一种无损检测设备，区别于其他无损检测方式的一个显著特点是，它可以对人眼无法看到的场所（密闭腔体、有障碍物遮挡等）进行观察和探测，直接反映被检测对象表面的情况，并可以对检测过程进行静态拍照、或者动态影像记录、贮存，对发现的缺陷测量其长度、面积、深度等数据，以便进行定量分析。本文为您提供简洁明了的工业内窥镜设备操作指南，帮您快速上手。

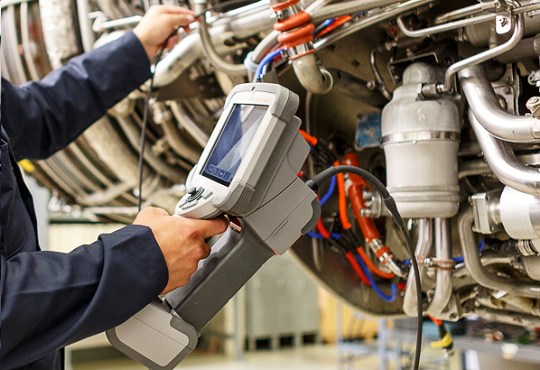

如上图所示，检查时，检测人员可以一手送入探头，另一只手通过手持机上的操纵杆或按钮执行探头导向、拍照、录像、测量等操作，与此同时双眼实时关注屏幕上的显示图像，查找有无缺陷，或者查看人机交互的反馈信息。这仅仅是对如何使用内窥镜的概要描述，面对具体检测工作时，特别是第一次使用时，到底应该怎样操作工业内窥镜设备呢？
工业内窥镜设备介绍

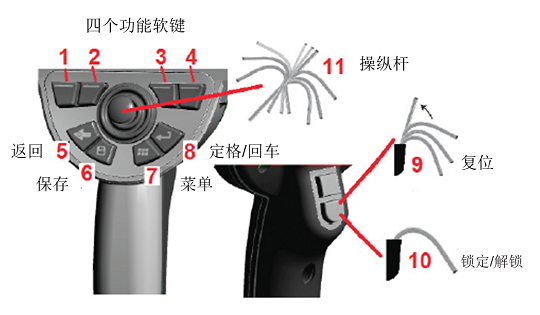

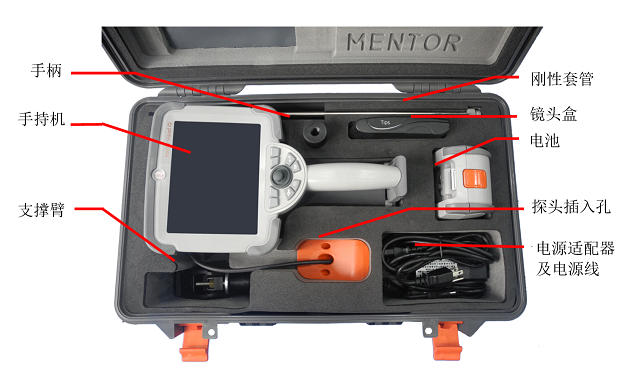

首先，您需要了解工业内窥镜设备各组件的名称、按键的位置及功能等。为了便于理解，本文以韦林产品为例讲解。如下两图所示，分别是韦林工业视频内窥镜MViQ的组件以及手持机按键的说明示意图。工业内窥镜设备通常放置于设备箱内，包括：手柄、手持机、探头、电池、镜头盒、电源适配器及电源线等组件。
检测前的准备工作
1. 打开机箱，将手持机及探头从机箱存储盘中取出；
2. 查看电池电量是否够检测需求，同时检查供电源是否在设备工作要求范围内；
3. 安装电池，若电池电量不足，可直接连接交流电；
4. 启动主机电源开关；
5. 选择安装光学物镜转接头、附件及外围设备；
6. 检查设备成像是否清晰，探头顺直状态下各方向导向及各功能是否正常。
工业内窥镜检测的常规操作步骤
1. 插入探头前，对探头进行导向复位；
2. 通过观察显示屏，将探头穿插到预期观察部位的大概位置；
3. 通过导向操作杆，调整探头前端的摄像头位置，获得理想观察视角，观察被检对象内部状况。
拍照测量操作指南
1. 获得所需拍摄位置的理想视角后，锁定探头导向，保持探头位置不变；
2. 当屏幕显示所需图像时，按返回键（图中5）进行拍照；
3. 双物镜测量。通过双物镜立体测量物镜转接头获得含有测量信息的照片，然后选择物镜转接头及测量类型；具体操作步骤是：按返回键，点击软键菜单“立体”下方对应的最右侧功能软键>物镜转接头>测量类型，选择测量类型即可；
4. 相位扫描三维立体测量。长按返回键或点击软键菜单“3DPM捕捉”下方对应的最右侧功能软键，保持探头静止大约1秒，进行拍照获得相位扫描三维立体测量图像后，执行以下步骤: 点击“测量”下方对应的最右侧功能按键，选择测量类型，开始进行测量；
5. 保存图像。按保存键（图中6），图片自动保存在预设的文件夹内。
录制检测视频的操作指南
1. 开始录制视频；按菜单键（图中7），选择“录制”，屏幕右上角出现闪烁的实心原点，此时已开始录制；
2. 停止录制视频；按菜单键，选择暂停录制，屏幕上方会显示双竖杠的暂停标识，若选择停止，视频自动保存在预设的文件夹内。
工业内窥镜检测完毕的收尾操作步骤
1. 顺直探头，并对探头进行导向复位；
2. 如果已经将检测图片或视频拷贝到外接存储设备上，此时请用“弹出”菜单命令，然后移除此存储设备；
3. 按菜单键，选择关机；
4. 待主机完全关闭后，从电源上拔下电源线并收回电源线；拆下所有外围设备和附件；拆下物镜转接头并装上CCD?；っ?；拆卸手持机及电池；
5. 将探头顺直插回机箱内部探头储存卷盘；把主机、电池以其附件按固定位置放回机箱内；
6. 关闭机箱上盖，扣紧锁扣。
以上就是北京韦林意威特工业内窥镜有限公司为您整理的工业内窥镜设备操作指南，希望能够帮您快速上手，不同的设备在操作细节上会有一些差别，但是大致流程是类似的，具体操作时建议您参考对应的设备操作指南或用户手册。工业内窥镜设备的操作涉及方方面面，还有很多细节，例如：电池的安装、照明的调节、套管的使用、导向的粗调微调、以及更换探头等等，本文篇幅有限，不能一一介绍，您可以阅读用户手册，或者参考以下推荐资料中的文章，以便进一步的了解。
